Committente  -  Comune di Genova



Progettazione Definitiva ed Esecutiva Architettonica e Strutturale

Progetto Impianti

Sicurezza in fase di progettazione ed esecuzione









Capo Progetto                  -  Arch. Alessandro Ponte



Progetto Architettonico  - Arch. Alessandro Ponte

Collaboratori                    - Arch. Chiara Kielland

                                          - Arch. M. Chiara Zucchi

                                          - Arch. Guldeniz Dagdelen



Progetto Strutturale       - Arch. Alessandro Ponte

                                          - Ing. Manuela Borghini



Progetto Impianti            - Ing. Marco Taccini



Prog./Coord. Sicurezza  - Arch. Alessio Costanzo

C.M.E. e Capitolati           - Geom. Giuseppe Cirillo

2010/’11

Progetto per il Restauro e Risanamento Conservativo di tre edifici: “Casa del Console”, “Dipendenza 6” e “Dipendenza 7”, all’interno del Parco Villa Grimaldi Fassio presso i Parchi di Nervi a Genova..





Incarico del Comune di Genova, a seguito di “selezione ad invito”.

Gli interventi progettati sui tre edifici hanno riguardato:





Casa del Console



- restauro dei prospetti con decori, restauro dei     serramenti esistenti, ricostruzione delle coperture e delle strutture lignee a sostegno delle stesse, con ideazione e progettazione di alcuni sistemi di “consolidamento statico-strutturale” in metallo;



- Interventi strutturali

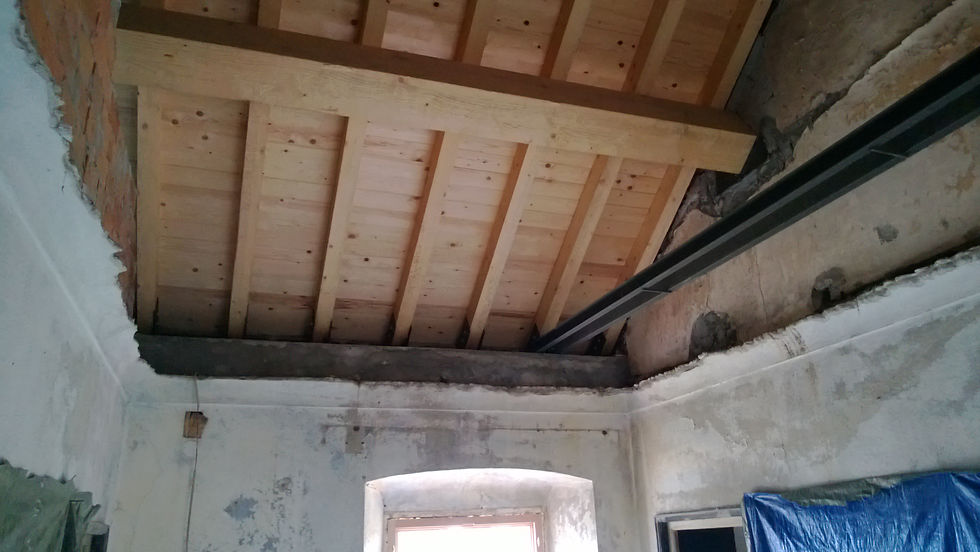

Sia la struttura portante lignea che il manto di copertura in ardesia del tetto sono stati oggetto di un rifacimento integrale, poichè ogni singolo elemento costituente il tetto dell’edificio non era recuperabile o riutilizzabile.

Inoltre all’interno dell’edificio erano presenti dei controsoffitti in pannelli di sughero rasati a gesso, i quali impedivano la visione delle strutture lignee del tetto; questi ultimi sono stati demoliti, permettendo di mettere “in vista” l’orditura lignea interna del tetto a falde.

Sono inoltre stati eseguiti interventi di consolidamento nei punti d’appoggio della copertura sulle murature perimetrali in pietra.

- Preparazioni eseguite, in testa alle murature perimetrali, per l’appoggio degli arcarecci del tetto:

In prima fase si è provveduto alla preparazione del piano di posa di travi metalliche “ad L” in testa alle murature esistenti, mediante malta premiscelata ”antiritiro” a base di calce idraulica ed inerti silicei.

In seconda fase sono state posate piastre metalliche e travi “ad L” idoneamente fissate alla muratura sottostante attraverso perni ed ancoranti chimici, posti a “passo sfalsato” i puntoni sono stati appoggiati sulle travi “ad L” in metallo, e collegati alla loro base da doppia catena metallica, posta trasversalmente.

La doppia catena è stata realizzata con travetti “a C” tipo UPN80 collegati tra loro da piatti metallici.

























Gli interventi eseguiti sulla Dipendenza 6:



Rifacimento del tetto dell'edificio con sostituzione della struttura e del manto preesistente in fibrocemento, con posa del nuovo manto in tegole di rame.

Realizzazione di un vespaio aerato e soprastante nuova pavimentazione, creazione di sottofondazione in C.A, sottostante al cordolo esistente.

Realizzazione di nuovi servizi igienici, mediante demolizione dei bagni esistenti e costruzione di nuovi servizi con adeguamento planimetrico e funzionale, a norma per disabili.

Ripristino parziale degli intonaci esterni, che saranno ripresi nelle parti che lo necessitano, con successiva ripresa delle coloriture.

Restauro dei serramenti in legno esistenti, mediante idoneo ciclo di riparazione e pitturazione; ove non sarà possibile il restauro, saranno realizzati nuovi serramenti di tipo analogo.

Sistemazione delle pavimentazioni esterne all'edificio.

Rifacimento dell'impianto elettrico, idrico e riscaldamento.



Gli interventi eseguiti sulla Dipendenza 7:



Restauro della struttura del tetto dell'edificio con sostituzione della struttura e del manto preesistente in fibrocemento, con posa del nuovo manto in tegole di rame.

Realizzazione di un vespaio aerato e soprastante nuova pavimentazione, creazione di sottofondazione in C.A, di sostegno ai pilastri in legno.

Si prevede un intervento di consolidamento dei pilastri in legno, mediante la verifica del grado di ammaloramento di ciascuno di essi, soprattutto in corrispondenza dei "puntali" interrati.

Ripristino dei servizi igienici, mediante demolizione dei bagni esistenti e costruzione di nuovi servizi con adeguamento planimetrico e funzionale, a norma per disabili.

Ripristino parziale degli intonaci esterni, che saranno ripresi nelle parti che lo necessitano, con successiva ripresa delle coloriture.

Restauro dei serramenti in legno esistenti, mediante idoneo ciclo di riparazione e pitturazione; ove non sarà possibile il restauro, saranno realizzati nuovi serramenti di tipo analogo.

Sistemazione delle pavimentazioni esterne all'edificio.

Rifacimento dell'impianto elettrico, idrico e riscaldamento.





Interventi strutturali Dipendenza 7



E' stato eseguito un intervento di consolidamento dei pilastri in legno, mediante la verifica del grado di deterioramento di ciascuno di essi, soprattutto in corrispondenza dei "puntali" interrati.

A seguito di tale verifica sono stati eseguiti i tagli dei "puntali" che lo necessitavano , con preventivo puntellamento della struttura di copertura, ed il successivo inserimento dei pilastri stessi in nuovi supporti a "bicchiere" in acciaio, come è rappresentato schematicamente nello schizzo esposto di seguito.

Il suddetto “bicchiere” è stato a sua volta ancorato al cordolo di sottofondazione in C.A tramite un flangia, fermata con “tasselli chimici” tipo “HILTI” per assicurarne un collegamento stabile al sottostante cordolo in c.a

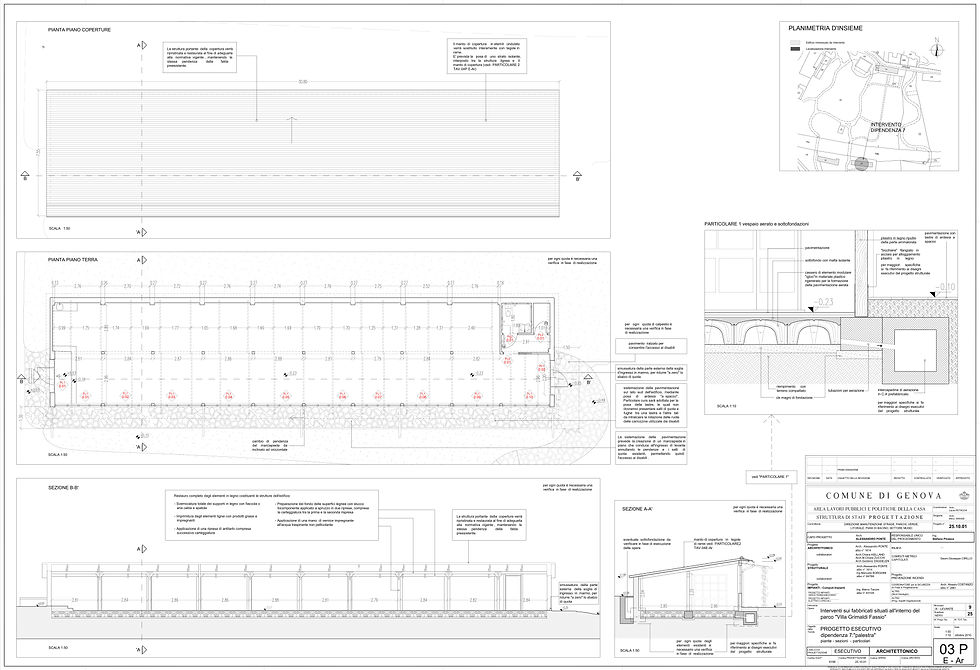

(vedere particolare 1 - TAV. 03P/E-AR del Progetto Esecutivo e sugli elaborati del Progetto Strutturale).





2010/'11

Project for the preservation and restoration of three buildings: “Consoles’ House”, “Dependency 6” and “Dependency 7”, inside Villa Grimaldi Fassio’s park in Nervi’s Parks in Genoa..





Charge for Genoa’s Commune, following an "invitation selection".

The projected interventions around the three buildings concerned:



Consoles’ House



- prospectuses restauration with decorums, existing serramentis restauration, coverages  and the wooden structures to support of the same reconstruction, with ideation and planning of some systems of "static-structural consolidation" in metal;



- Structural works



Is the backbone of the wooden roofing slate roof were subject to a complete makeover, as each element constituting the roof of the building was not recoverable or reusable.

Also inside the building were present countertops in cork panels shaved plaster, which prevented the vision of the wooden structure of the roof; the latter have been demolished, allowing to put "in view" the wooden warping internal pitched roof.

They have also been carried out consolidation work at the points of support of the cover on the external walls in stone.

- Preparations made, topped the perimeter walls, for supporting the rafters of the roof:

In the first phase it was decided to prepare the plan of laying of metal beams "L" topped the existing walls, using premixed mortar "shrinkage" in hydraulic lime and siliceous aggregates.

In the second phase it was installed metal plates and beams "L" properly fixed to the wall below by pins and chemical anchors, places to "step offset"

struts are supported on the beams "L" metal, and connected at their base by a double metal chain, placed transversely.

The double chain has been realized with joists "to C" type UPN80 connected by metal plates.

























The operations performed on Addiction 6:



Reconstruction of the roof of the building with replacement of the structure and mantle existing fiber cement, with installation of the new roof in copper tiles.

Construction of a new floor above and floor cavities, creating underpinning AC, below the existing curb.

Construction of new toilets, with demolition of the existing bathrooms and construction of new facilities with planimetric and functional adaptation, in accordance Disabled.

Partial restoration of the external plaster, which will be taken over by Parts that require, with subsequent recovery of colorings.

Restoration of the existing wooden windows, by suitable repair cycle and painting; if they can not restoration, will be made new windows of a similar type.

Accommodation pavement outside the building.

Reconstruction of the electrical, water and heating.

The operations performed on Addiction 7:



Restoration of the roof structure of the building with replacement of the structure and the existing fiber cement mantle, with installation of the new roof in copper tiles.

Construction of a new floor above and floor cavities, creating sub-foundation in CA, to support wooden pillars.

It is expected an intervention of consolidation of wood pillars, by verification of the degree of ammaloramento of each of them, especially in correspondence of the "tips" underground.

Restoring toilets, bathrooms with demolition of existing and construction of new facilities with adjustment planimetric and functional, according to Disabled.

Partial restoration of the external plaster, they are resumed in the parts that need it, with subsequent recovery of colorings.

Restoration of the existing wooden windows, using suitable paint repair and painting; if you can not restoration, new windows and doors will be made of a similar type. Accommodation pavement outside the building. Reconstruction of the electrical, water and heating.

The structural operations on Addiction 7:



E ' was performed a consolidation intervention of wood pillars , by verification of the degree of deterioration of each of them , especially in correspondence of the " tips " underground .

Following this verification has been carried out the cuts of " tips " that needed , with quote shoring of the roof structure , and the subsequent insertion of the pillars themselves in new media to " glass " stainless steel , as is represented schematically in the sketch exposed below.

The above-mentioned " glass " was in turn anchored to the curbstone of sub-foundation AC by means of a flange , with stop " chemical dowels " type " HILTI " to ensure a stable connection to the underlying bead in ca

( see detail 1 - TAV . 03P / E - AR Project Executive and elaborated on the Structural design ) .





























Progetto Casa del Console

Inquadramento Casa del Console
Inquadramento Casa del Console
press to zoom
Villa Grimaldi prospetto 1.jpg
Villa Grimaldi prospetto 1.jpg
press to zoom
Villa Grimaldi prospetto 2.jpg
Villa Grimaldi prospetto 2.jpg
press to zoom
Villa Grimaldi prospetto 3.jpg
Villa Grimaldi prospetto 3.jpg
press to zoom
press to zoom
press to zoom
press to zoom

Progetto Dipendenza 6

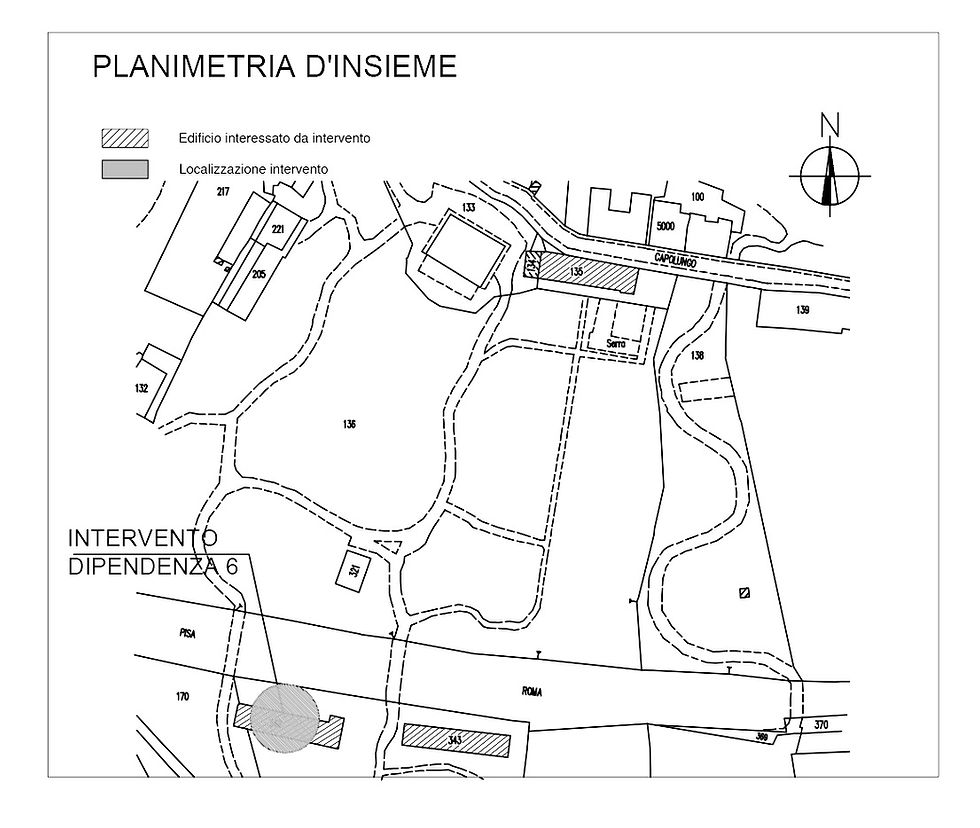

Inquadramento Dipendenza 6.jpg
